EQUIPAMENTO DE RECEPÇÃO ACAS, PADRÃO RAN 16303 - PARTE RECEPTOR DE EQUIPAMENTO DE COMUNICAÇÃO DE RÁDIO MF-HF DE BAIXA POTÊNCIA TIPO A618/ACAS



 EQUIPAMENTO DE RECEPÇÃO ACAS, PADRÃO RAN 16303 -
PARTE RECEPTOR DE
EQUIPAMENTO DE COMUNICAÇÃO DE RÁDIO MF-HF DE BAIXA POTÊNCIA TIPO A618/ACAS


O RAN Tipo A618/ACAS era uma instalação de uso geral de transmissores e receptores a bordo de navios. Consistia nas principais unidades:

Transmissor MFPadrão RAN 16301 330 Kc/s a 550 Kc/s continuamente variável30 watts
Transmissor HFPadrão RAN 16302 1,5 Mc/s a 17 Mc/s contínuos ou oito
 canais controlados por cristal
25 a 100 watts
Receba a roupa ACASPadrão RAN 16303 40 Kc/s a 30 Mc/s em nove bandas
Carregador  Padrão RAN 16304


DE CIMA PARA BAIXO - TRANSMISSOR MF, TRANSMISSOR HF, RECEPTOR,
COM ALIMENTAÇÃO À DIREITA.

Como estou me concentrando em receptores no momento, o seguinte abrange apenas o Receive Outfit ACAS.

O receptor foi fabricado pela TCA (Telecommunications Company of Australia, subsidiária da Philips) em 1961. Como pode ser visto na foto os gabinetes permitiam que os demais equipamentos fossem empilhados em cima do receptor, com a fonte de alimentação separada.

É um superhet de dupla conversão que cobre 40 Kc/s a 30 Mc/s em nove bandas, cujos circuitos sintonizados estão em um mecanismo de torre rotativa. Havia quatro graus de seletividade, sendo os dois mais estreitos alcançados por filtros de cristal. Havia dois estágios de RF, dois estágios de IF e três estágios de áudio, incluindo um compressor de fala. Tinha facilidades para receber CW, MCW e voz.

O peso do receptor era de 79 Pds. (35,9 Kg) e as dimensões eram 17 ¾” de largura x 15 ¼” de profundidade x 12 7/8” de altura (451 mm L x 387 mm P x 327 mm H). Isso não inclui as montagens de choque normalmente instaladas.

A sensibilidade foi boa (o que significa apenas que os manuais muitas vezes dão maneiras diferentes de expressar os números e fica confuso tentar compará-los). A relação sinal-ruído foi de 10 dB até 4 Mc/s e subiu para 25 dB na banda mais alta.

Um aspecto importante foi a especificação. para radiação de RF estranha que era inferior a 0,1 m v por metro a uma distância de 1 milha náutica.

A seletividade foi determinada pelos filtros e cristais como segue:

ATENUAÇÃOLARGOINTERMEDIÁRIOESTREITOMUITO ESTREITO
- 6dB ± 4 Kc/s± 1,5 Kc/s± 0,4 Kc/s-
- 30dB ± 12 Kc/s± 6 Kc/s± 2,5 Kc/s± 0,8 Kc/s
- 60dB± 20 Kc/s± 12 Kc/s± 6 Kc/s± 6 Kc/s
- 90dB± 35 Kc/s± 25 Kc/s± 20 Kc/s± 20 Kc/s

 Tinha um complemento de 16 válvulas e empregava um segundo mixer para dupla conversão nas bandas 3, 4 8 e 9. Nas outras bandas esta válvula atuava como um amplificador de FI adicional.

A cobertura de frequência é:

BANDA

FREQUÊNCIA

E SE

1

37 a 85 Kc/s

455 Kc/s

2

80 a 176 Kc/s

455 Kc/s

3

160 a 375 Kc/s

1500 Kc/s e 455 Kc/s

4

340 a 800 Kc/s

1500 Kc/s e 455 Kc/s

5

730 a 1710 Kc/s

455 Kc/s

6

1,54 a 3,62 Mc/s

455 Kc/s

7

3,3 a 7,8 Mc/s

455 Kc/s

8

7,0 a 16,6 Mc/s

1500 Kc/s e 455 Kc/s

9

14,8 a 33,2 Mc/s

1500 Kc/s e 455 Kc/s

Além do oscilador local variável, 4 posições de cristal bloqueado podem ser selecionadas.

A saída de áudio tinha conectores separados para fone de ouvido e alto-falante e era capaz de 2,5 volts em 100 ohms para o fone de ouvido e 33 volts para o soquete do alto-falante (saída de linha).

O receptor obteve sua energia da Unidade de Fonte de Alimentação e o consumo de energia foi de aproximadamente 65 watts. As tensões da fonte de alimentação foram 6,3v ac para filamentos, 250v dc para HT e -45v dc tensão de polarização.

A entrada de antena pode aceitar antenas com capacitância de 200 a 600 pF nas 6 bandas inferiores e foi projetada para entrada de 75 W nas bandas superiores. O conjunto tinha um aparador aéreo para ajuste fino. O cabo aéreo era normalmente encaminhado para um ou outro dos transmissores que incluíam uma mudança de antena de alta velocidade sobre o relé. O receptor foi equipado com um relé de silenciamento para silenciar o áudio quando um transmissor estava operando para codificação de arrombamento ou "escuta".

A linha de válvulas era:
                            V1        6AM5               CV4014                       1º Amplificador de RF                             V2 6BA6 CV4009 2º Amplificador de RF                             V3 ECH81 CV2128 1º Misturador e X1 Oscilador V4                             6AM5 CV4014 VF Oscilador                             V5 ECH81 CV2128 Amplificador IF                             V6 6BA6 CV4009 2º Misturador e Oscilador Amplificador





                            V7        6AB6                CV2526                       Amplificador AGC
                            V8        6BA6                CV4009                       Amplificador IF
                            V9        6BA6                CV4009                       Oscilador de Frequência de Batimento
                            V10      6AL5                CV4007                       Diodo 1 – Retificador de Sinal Diodo 2 – Retificador AGC                             V11 6AL5 CV4007 Diodo 1 – NoiseCV Limiter Diodo 2 – Stabil Peak Limiter                             V13                             0A62 CV4020 CV4009 1




                                         st Amplificador AF
                            V14      6AV6                CV2526                      Compressor de Áudio
                            V15      6AM5               CV4014                       2º Amplificador AF                             V16 6AQ5 CV4019 Saída de Áudio                             MR1 OA85 CV448 AGC Diodo

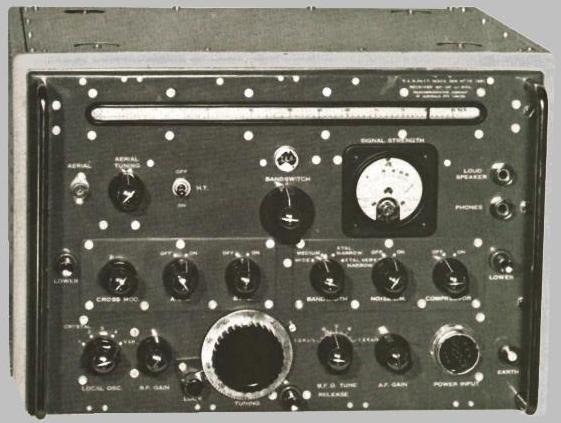

EQUIPAMENTO RECEPTOR ACAS

Os controles do painel frontal, começando no canto superior esquerdo, são definidos abaixo. A maioria é autoexplicativa:

ESCALA DE DISCAGEM. Este é um tambor rotativo semelhante aos receptores Collins, com um ponteiro que se move ao longo dele. A escala é calibrada diretamente na frequência.

AÉREO. Aceita entrada capacitiva nas bandas mais baixas e 75 W nas frequências mais altas.

AJUSTE AÉREO. Um pequeno capacitor trimmer.

HT ON – OFF Quando OFF, o HT é transferido para um resistor de carga para evitar que a tensão de HT na fonte de alimentação suba muito.

INTERRUPTOR DE FAIXA.          Nove posições e gira uma torre com as bobinas relevantes, como os receptores B40/B41.

MEDIDOR DE FORÇA DE SINAL calibrado em dB acima de 1 m v, mas apenas por conveniência e destinado a ser um indicador e auxiliar de sintonia, não um medidor de nível preciso.

ALTIFALANTE com TELEFONES embaixo. Ambos podem ser usados ​​simultaneamente. A impedância do alto-falante foi de 500 W e os fones de ouvido de 100 W.

DIMINUIR. Para manutenção, o conjunto pode ser deslizado para fora nas corrediças e depois inclinado para cima e travado no lugar para ter acesso à parte inferior. Pressionar os dois botões LOWER (há um em cada lado do painel frontal) permitiu que ele girasse de volta para a horizontal.


MÉTODO DE MANUTENÇÃO DO CHASSIS

MODO CRUZ. Isso varia a polarização no  amplificador de RF para reduzir o ganho

AGC DESLIGADO-LIGADO

BFO DESLIGADO-LIGADO

LARGURA DE BANDA – MÉDIO – XTAL ESTREITO – XTAL MUITO ESTREITO

RUÍDO LIM. DESLIGADO - LIGADO

COMPRESSION OFF – ON Isso agiu para reduzir as flutuações do nível de áudio quando o AGC foi desligado.

OSC LOCAL. 1 – 2 – 3 – 4 – VAR.

GANHO DE RF. Este controle ajusta a polarização no  Amplificador de RF e nos  e  Amplificadores de FI.

LOCK Um bloqueio de discagem de botão.

AFINAÇÃO

RELEASE Libera o chassi para que possa ser puxado para frente nas corrediças e trilhos laterais. Antes de liberar o receptor do gabinete, o operador teve que desapertar 6 parafusos de “difícil acesso” ao redor das bordas do painel frontal.

SINTONIA BFO   - 1,2 Kc/s - + 1,2 Kc/s

GANHO AF

POWER INPUT Um conector multi-pinos com conexões para HT, Filamentos, Voltagens Bias, Mute Relay, Speaker e Headphones.

TERRA

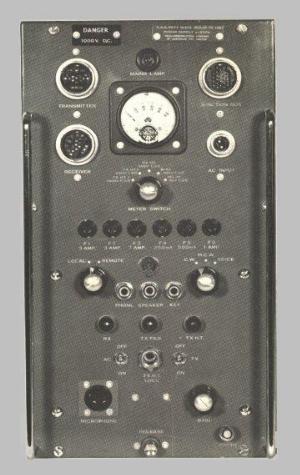

Além de fornecer toda a energia, a Unidade de Alimentação atuava como ponto de interconexão comum para os dois transmissores e o receptor. Pode ser remoto dos outros equipamentos e pode controlar suas funções. Por exemplo. Em operação remota, comutava os aparelhos para CW, MCW ou voz e dispunha de microfone e chave morse.


CARREGADOR

O receptor foi muito bem construído e robusto, como é necessário a bordo de navios com grandes canhões. O fornecimento de corrediças e mecanismo de inclinação reflete a necessidade de manutenção no local.

Acredito que os Corvettes RAN que foram preservados na Austrália (por exemplo, o Diamantina) possuem o sistema A618/ACAS a bordo.

Referências.
ROYAL AUSTRALIAN NAVY ABR 5043, Manual de Instruções para EQUIPAMENTOS DE RÁDIO COMUNICAÇÃO MF-HF DE BAIXA POTÊNCIA TIPO A618/ACAS. 1961.
